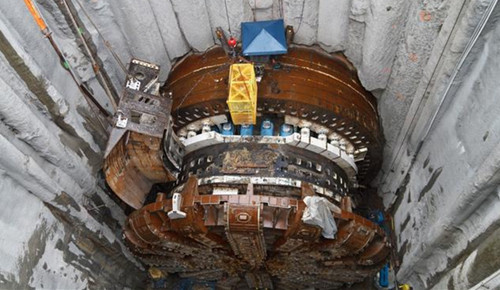

拉繩式傳感器在盾構機上已被廣泛應用，盾構機是一種隧道或地下開挖的大型工程機械，隨著國內盾構機技術的不斷成熟，隧道盾構掘進機的功能也日漸強大，尤其在隧道測量導向方面，可以自動糾正偏差的功能，而盾構機拉繩式傳感器在測量方面起著至關重要的作用，其測量裝置不像常規的油缸測量，盾構機專用直線位移傳感器要求精度是很高的，而且工作環境惡劣，一旦測量裝置出現故障會導致不可挽回的經濟損失。
盾構機拉繩式傳感器，可根據采集信號的不同選擇合適的類型，目前常用的拉繩式編碼器信號輸出模式有電流輸出、電壓輸出（正炫波）；方波TTL、HTL,TTL為長線差分驅動型，對應A\A-,B/B-,Z/Z-;而HTL為推拉式/推挽式輸出，供電電壓24V。所以拉線繩式編碼器在信號選擇上是很關鍵的，采集信號控制系統應與編碼器對應，如信號對應錯誤，會出現測量數值不穩定現象，嚴重的會損壞拉繩式傳感器內部芯片。
|
